Nr. 74/74a
- Stahl
Verwendung
Bandrollen zum Anschweissen für Türen (Maschinenverkleidungen, Türen aus Metall usw.)

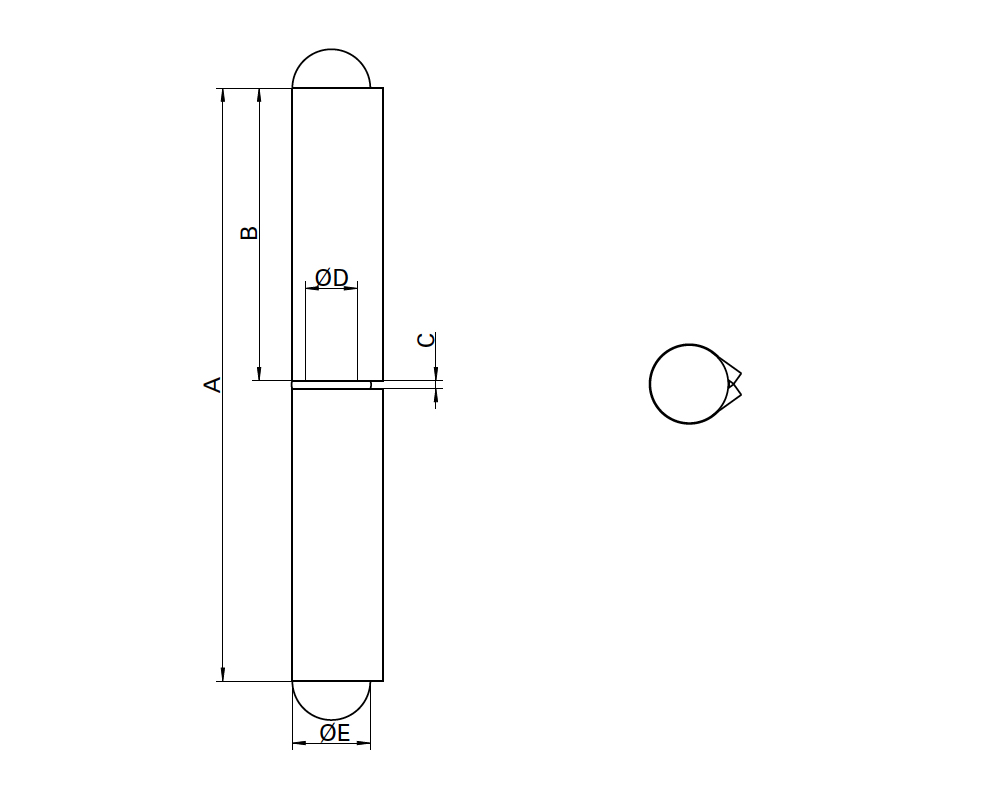

Dimensionen
(mm) | 60 | 80 | 100 | 120 | 140 | 160 | 180 |
|---|---|---|---|---|---|---|---|
| A | 62 | 82 | 102 | 122 | 142 | 162 | 182.5 |
| B | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| C | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 |
| øD | 7 | 8 | 9 | 10 | 12 | 13 | 16 |
| øE | 12 | 14 | 15 | 16 | 18 | 19 | 24 |
| Material-Dicke | 2.5 | 3 | 3 | 3 | 3 | 3 | 4 |
Behandlungen
– Stahl
– Stahl verzinkt
– Stahl geschwärzt
– Messing gebürstet
– Andere
Standard Eigenschaften
Grundsätzlich werden die Artikel mit folgenden Eigenschaften angefertigt
– Halbrunde Ziereichel
– Fester Dorn : Nr. 74
– Loser Dorn (mit Ausziehstift) : Nr. 74a (durchgehender Stift bis 120mm, nicht durchgehender Stift ab 140mm)
– Bandrolle aus gerolltem Stahl
– Geliefert mit einem Ring aus Messing
Mögliche Varianten
– Andere Dimensionen (unter 60mm und über 180mm)
– Verzinkung
– Schwärzung
– Andere Fertigbearbeitungen
