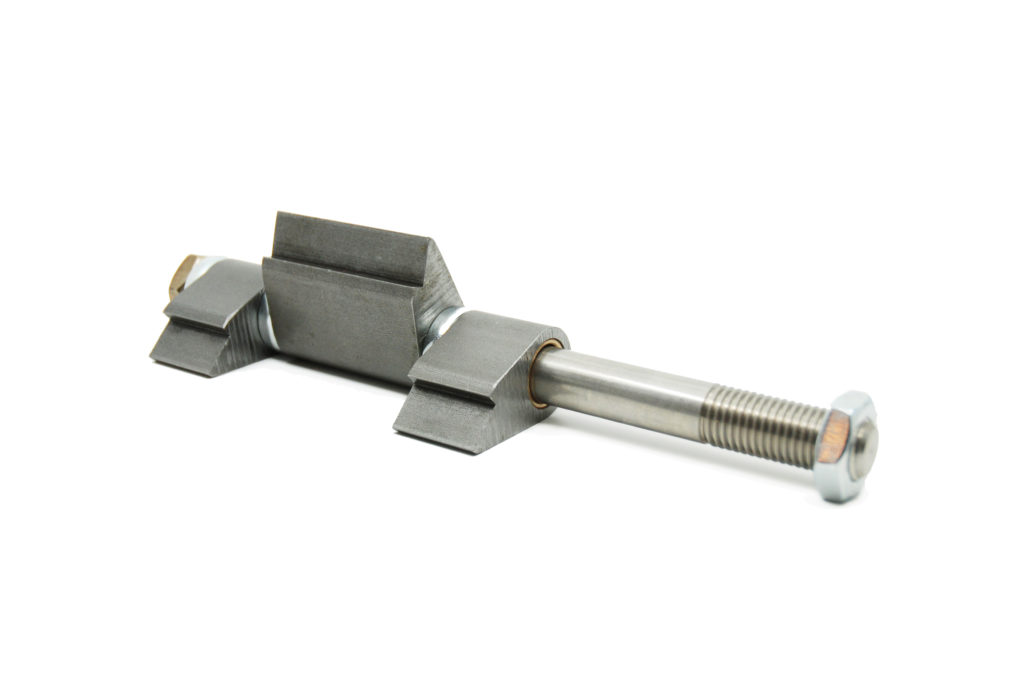

Nr. 90.2
- Stahl mit rostfreier Stange
Verwendung
Scharnier zum Anschweissen für Türe mit schwere Belastungen

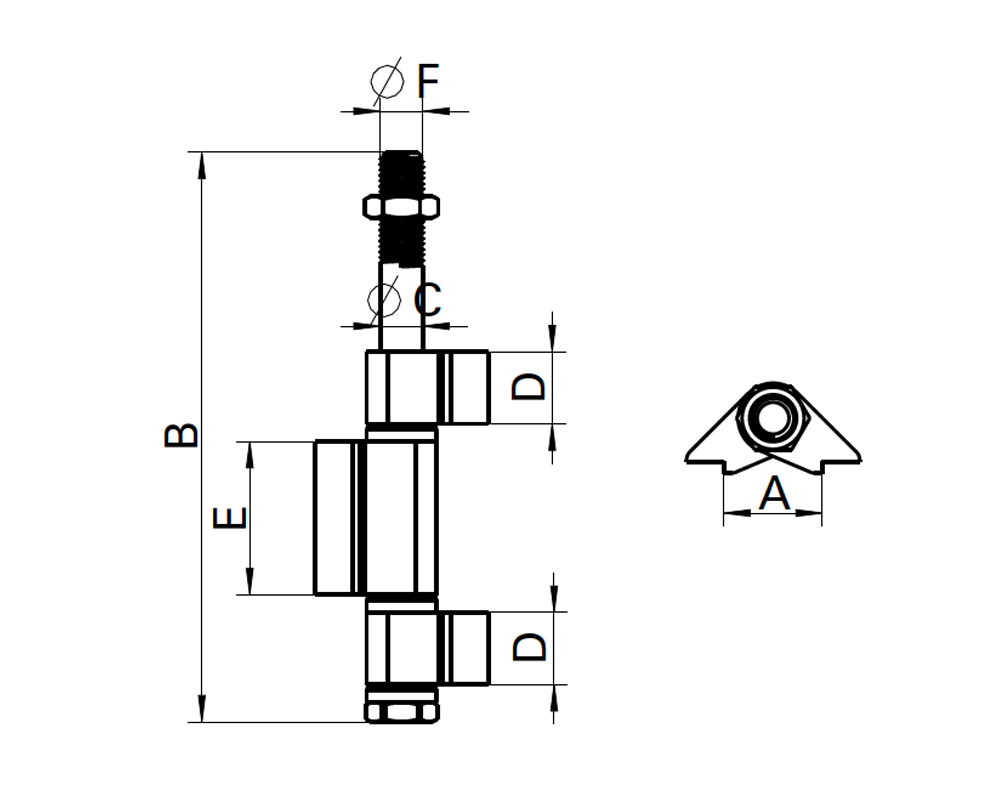

Dimensionen
(mm) | flach | 25 | 45 |
|---|---|---|---|
| A | - | 25 | 45 |
| B | 260 | 260 | 260 |
| øC | 19.5 | 19.5 | 19.5 |
| D | 33 | 33 | 33 |
| E | 70 | 70 | 70 |
| øF | M20 | M20 | M20 |
Standard Eigenschaften
Grundsätzlich werden die Artikel mit folgenden Eigenschaften angefertigt
– Geliefert mit drei verzinkten Kugellagern
– Stahl-Scharniere
– Alle Lappen sind mit Lager aus Bronze ausgestattet
– Stange aus rostfreiem Stahl mit M20 Gewinde
– Mit einem M20 Mutter aus Stahl verzinkt
Mögliche Varianten
– Verschiedene Stangenlängen
– Verschiedene Lappenlängen
– Verzinkte Lappen
