Nr. 75/75a
- Stahl
Verwendung
Scharnier zum Anschweissen für schwere Türen

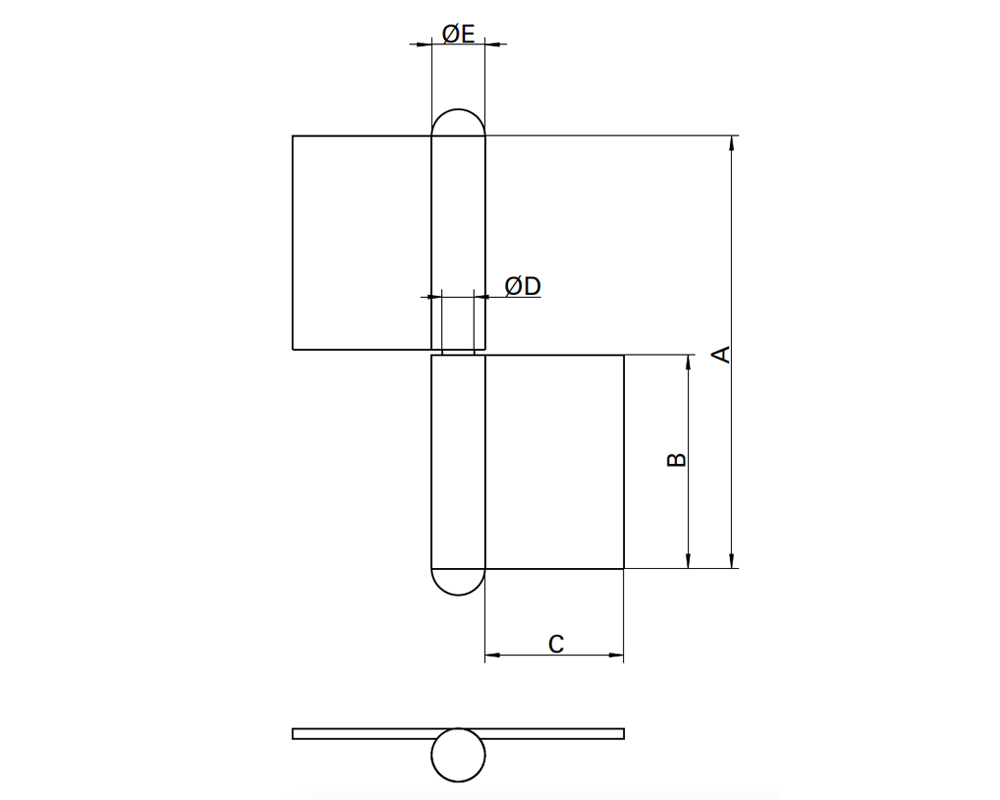

Dimensionen
(mm) | 60 | 80 | 100 | 120 | 140 | 160 | 180 |
|---|---|---|---|---|---|---|---|
| A | 60 | 80 | 100 | 120 | 140 | 160 | 180 |
| B | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| C | 25 | 27 | 32 | 39 | 44 | 50 | 58 |
| øD | 7 | 8 | 9 | 9 | 10 | 13 | 14 |
| øE | 12 | 13 | 15 | 15 | 16 | 19 | 20 |
| Material-Dicke | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 |

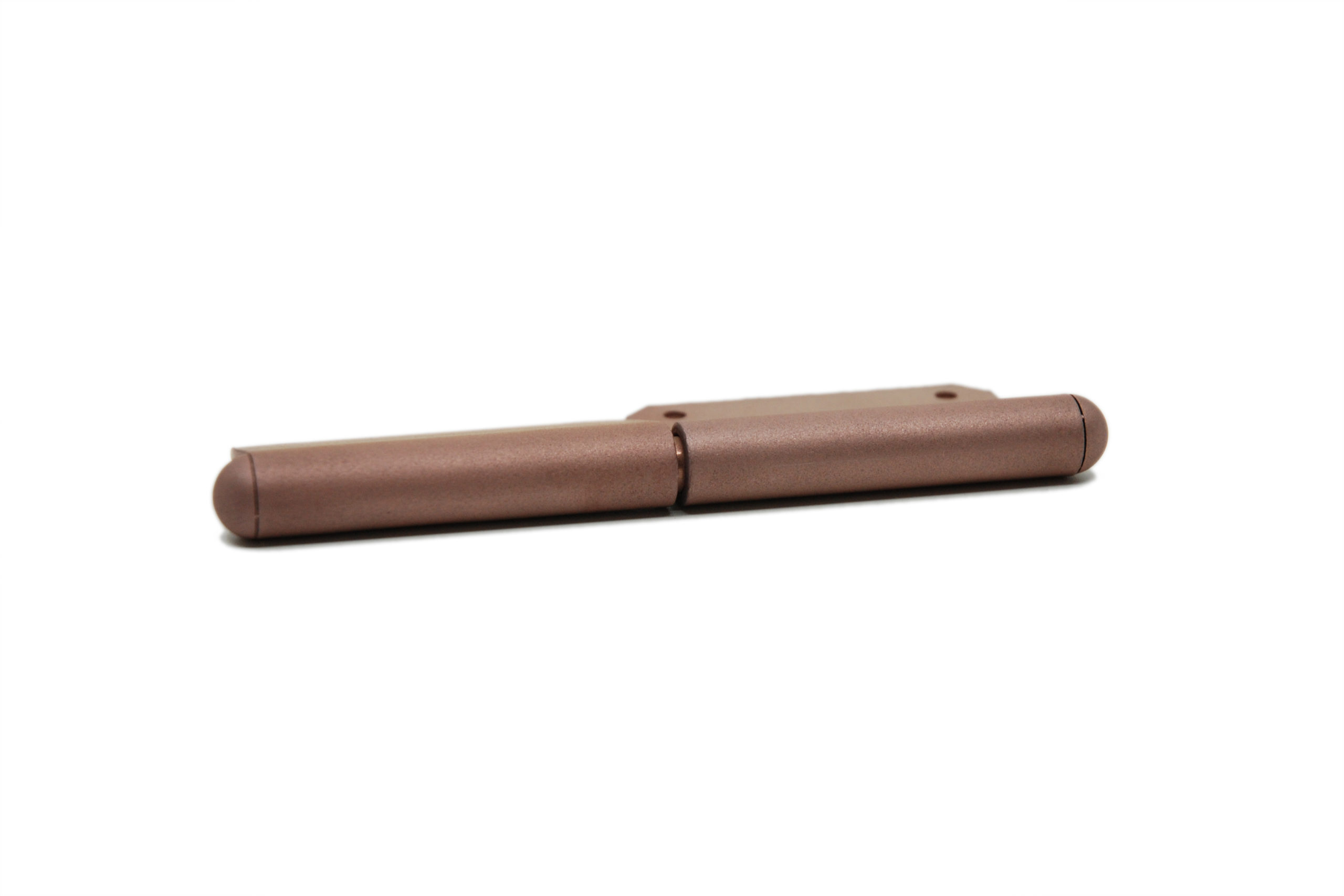

Behandlungen
– Stahl

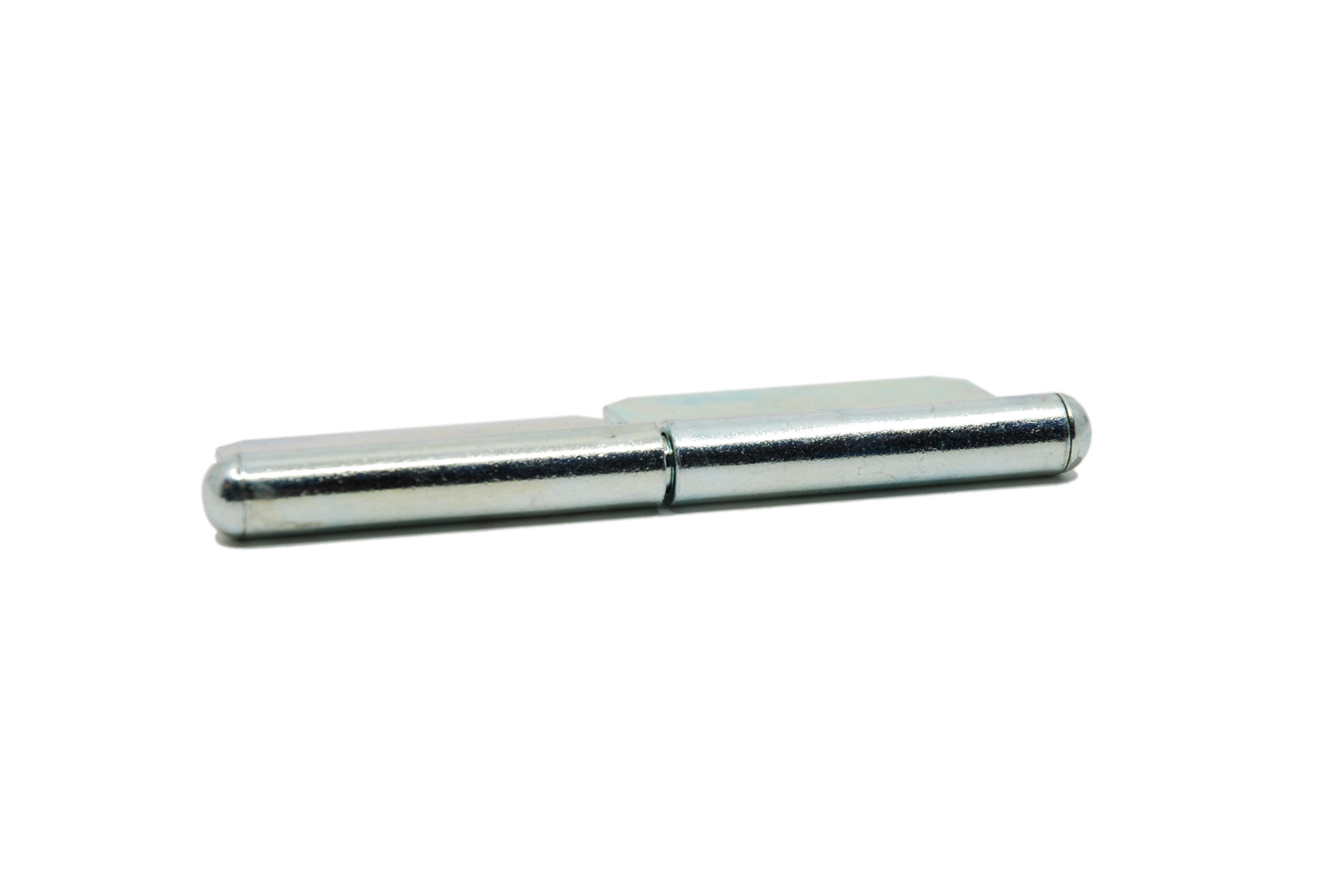

– Stahl verzinkt

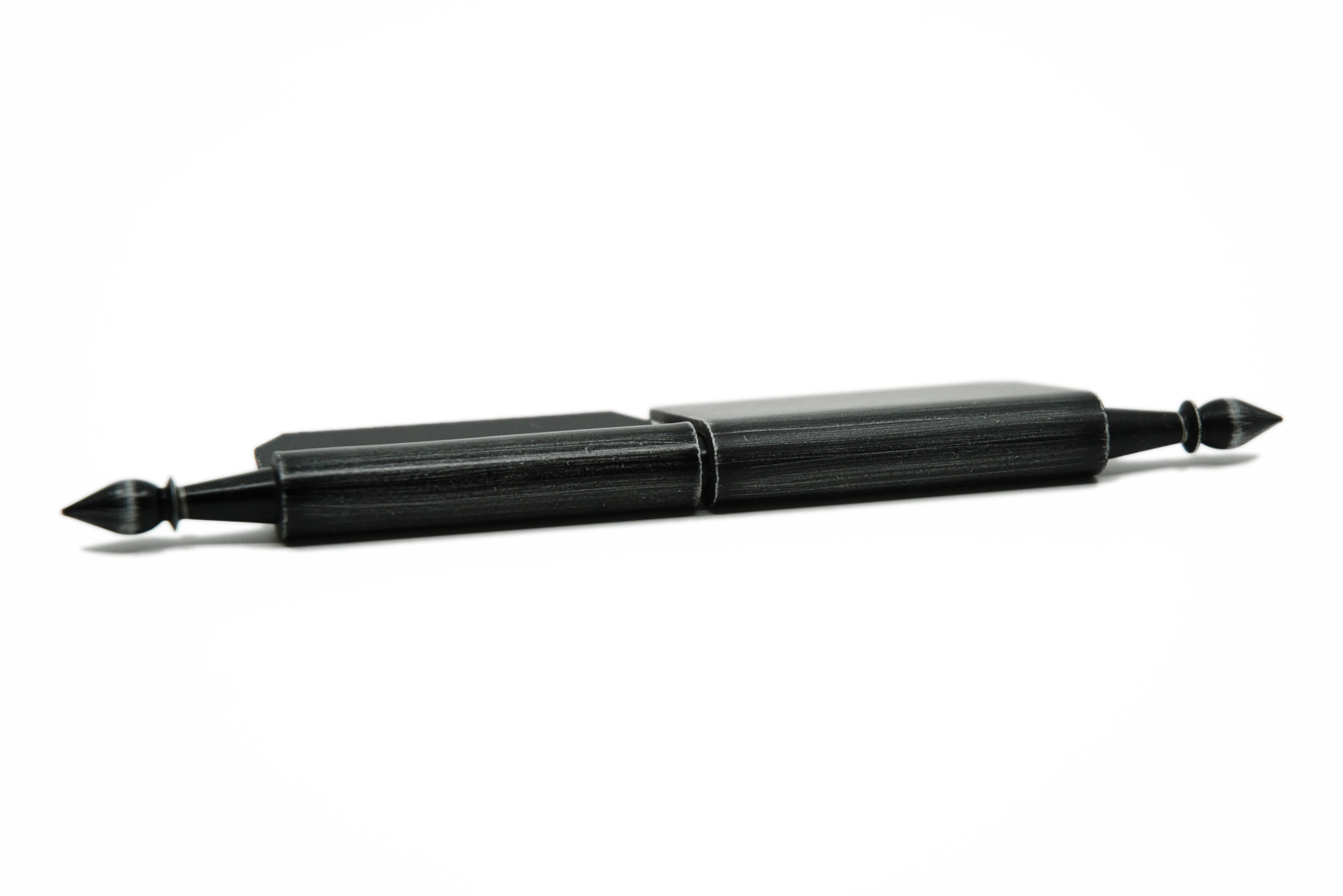

– Stahl geschwärzt

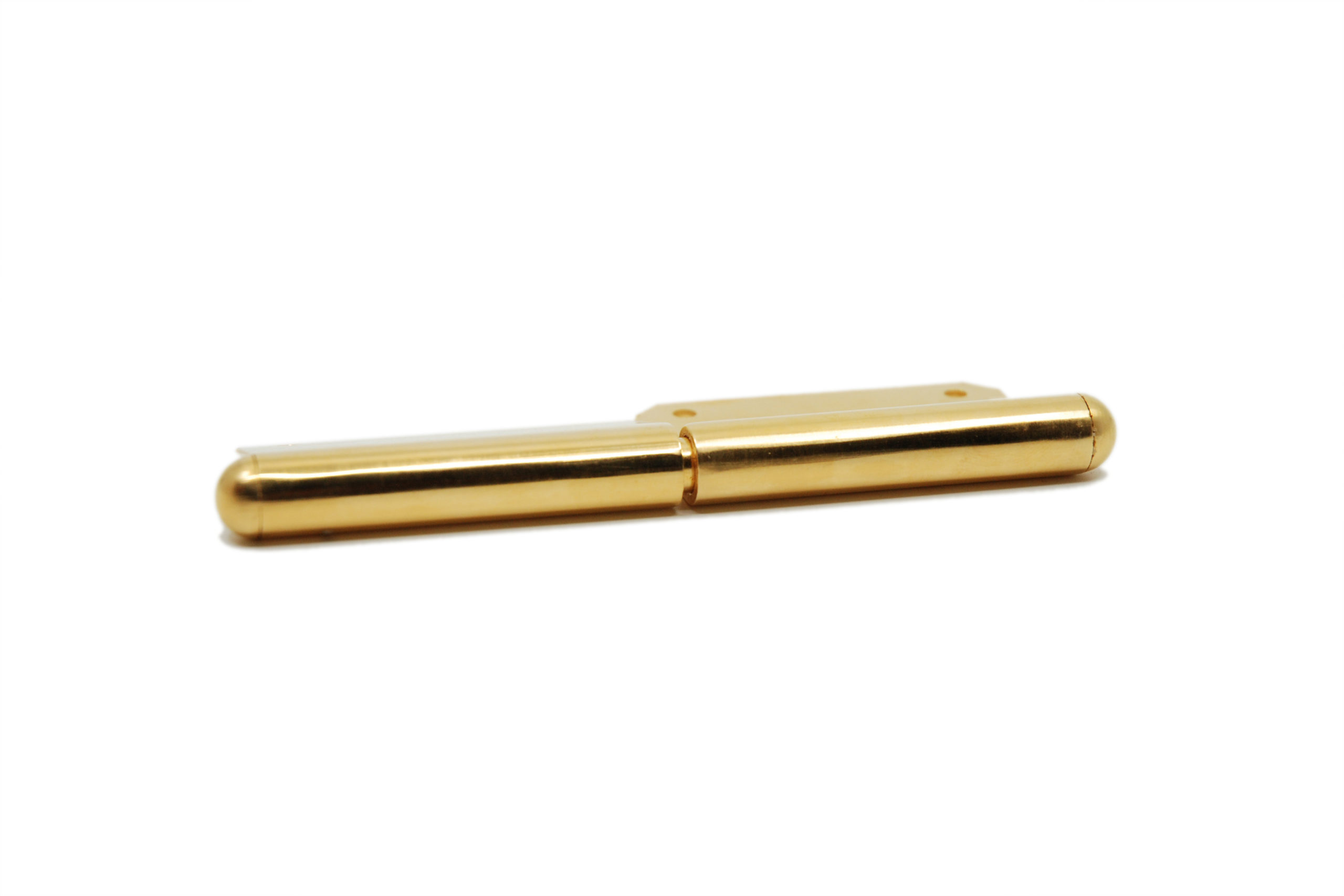

– Messing gebürstet
– Andere
Standard Eigenschaften
Grundsätzlich werden die Artikel mit folgenden Eigenschaften angefertigt
– Lappen mit gleichen Breiten
– Lappen auf der Seite
– Fester Dorn : Nr. 75
– Loser Dorn (mit Ausziehstift) : Nr. 75a (durchgehender Stift bis 120mm, nicht durchgehender Stift ab 140mm)
– Stahl-Scharniere
Bemerkung
Bei jeder Bestellung muss unbedingt die Seite angegeben werden (rechts oder links).
Mögliche Varianten

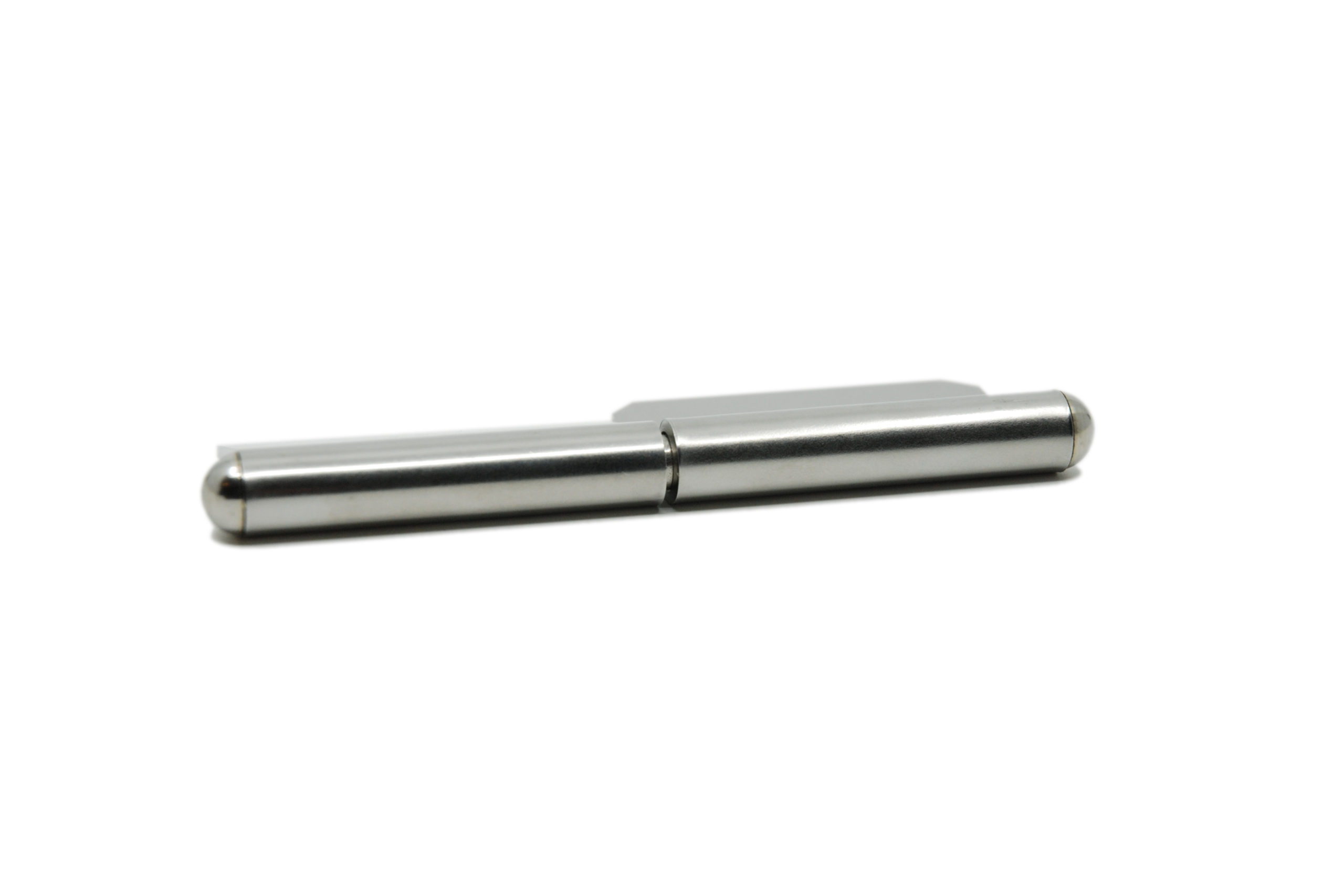

– Andere Metalle (rostfreier Stahl oder andere)
– Andere Dimensionen (unter 60mm und über 180mm)
– Verzinkung
– Schwärzung
– Andere Fertigbearbeitungen
– Zusatz eines Ringes aus Messing
