Nr. 77
- Rostfreier Stahl poliert
Verwendung
Scharnier zum Anschweissen für Möbel, Maschinen usw.

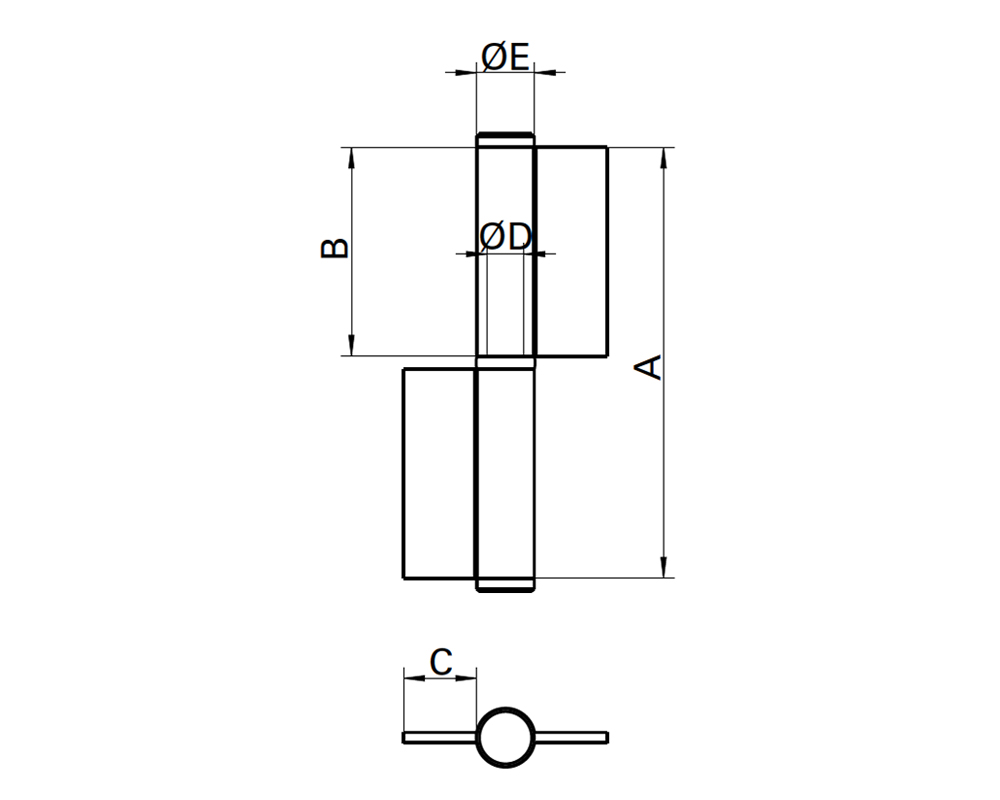

Dimensionen
(mm) | 50 | 60 | 80 | 100 | 70 | 80 | 100 |
|---|---|---|---|---|---|---|---|
| A | 52 | 62 | 82 | 102 | 72.5 | 82.5 | 102.5 |
| B | 25 | 30 | 40 | 50 | 35 | 40 | 50 |
| C | 12 | 12 | 14 | 15 | 14 | 14 | 16 |
| øD | 4 | 5 | 6 | 7 | 6 | 7 | 8 |
| øE | 7 | 8 | 9 | 10 | 10 | 11 | 12 |
| Material-Dicke | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 |
Standard Eigenschaften
Grundsätzlich werden die Artikel mit folgenden Eigenschaften angefertigt
– Scharniere aus poliertem rostfreiem Stahl 1.4301 (V2A)
– Lappen mit gleichen Breiten
– Fester Dorn
– Flache Ziereichel
– Geliefert mit einem rostfreien Ring
Mögliche Varianten
– Anderer rostfreier Stahl 1.4435 (V4A / 316L)
– Mit Löchern und/oder geschnittenen Ecken
– Mit halbrunder Ziereichel
